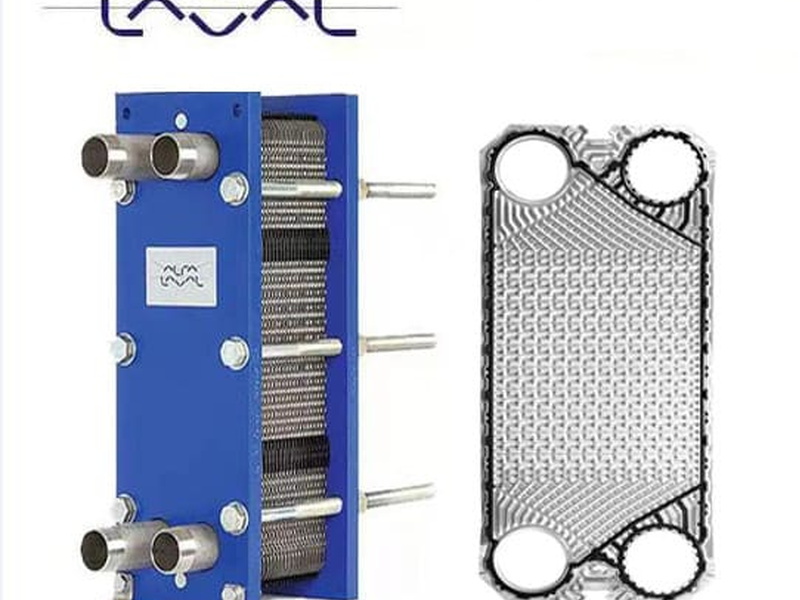

Hệ Thống Trao Đổi Nhiệt Dạng Tấm (PHE)

Hệ thống trao đổi nhiệt dạng tấm (PHE) là một thiết bị truyền nhiệt hiệu quả cao, được sử dụng rộng rãi trong các ngành công nghiệp như HVAC, chế biến hóa chất, và sản xuất thực phẩm. Thiết kế của PHE mang lại hiệu suất tối ưu, dễ dàng bảo trì và tính năng mạnh mẽ, khiến nó trở thành lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp.

Các Thành Phần Chính Của Hệ Thống Trao Đổi Nhiệt Dạng Tấm

Tấm Trao Đổi Nhiệt

Các tấm trao đổi nhiệt là những tấm kim loại mỏng, gợn sóng, tạo ra các kênh để hai dòng chất lỏng chảy qua – thường là một chất lỏng nóng và một chất lỏng lạnh. Các tấm này được thiết kế để tối đa hóa diện tích bề mặt, tăng cường hiệu quả truyền nhiệt. Thép không gỉ, nhờ tính dẫn nhiệt tốt, thường được sử dụng để chế tạo các tấm này. Độ gợn sóng của tấm giúp tăng cường dòng chảy rối, cải thiện tốc độ truyền nhiệt và giảm thiểu việc tích tụ cặn bẩn.

Gioăng

Các gioăng nằm giữa các tấm, đóng vai trò kép trong việc làm kín và hướng dòng chảy của chất lỏng. Gioăng đảm bảo các chất lỏng luôn chảy trong các kênh riêng biệt, ngăn ngừa sự nhiễm chéo và tối ưu hóa thiết kế dòng chảy ngược, rất quan trọng cho quá trình trao đổi nhiệt hiệu quả.

Cửa Vào Và Cửa Ra

Cửa vào và cửa ra được bố trí hợp lý ở đầu cố định của PHE để quản lý dòng vào và ra của chất lỏng. Việc sắp xếp cửa chính xác đảm bảo dòng chảy hiệu quả, duy trì tính toàn vẹn của quá trình trao đổi nhiệt.

Thanh Đỡ Và Bu Lông Kẹp

Các tấm trao đổi nhiệt được xếp chồng lên nhau trên một thanh đỡ và được kẹp lại bằng bu lông, tạo thành một "cụm tấm". Thiết kế này cho phép dễ dàng tháo lắp, giúp việc bảo trì, vệ sinh và thay thế linh kiện trở nên đơn giản.

Tấm Che Di Động Và Cố Định

Các tấm che này cung cấp tính ổn định kết cấu, giữ chặt cụm tấm và đảm bảo hệ thống chịu được các áp lực vận hành.

Nguyên Lý Hoạt Động Của Hệ Thống Trao Đổi Nhiệt Dạng Tấm

Hệ thống PHE hoạt động bằng cách truyền nhiệt giữa hai dòng chất lỏng chảy qua các kênh liền kề trong cụm tấm. Khi chất lỏng nóng chảy qua một kênh và chất lỏng lạnh qua kênh bên cạnh, nhiệt được truyền qua các tấm kim loại mỏng. Cấu hình dòng chảy ngược, trong đó hai dòng chất lỏng di chuyển theo hướng ngược nhau, tối đa hóa quá trình truyền nhiệt bằng cách duy trì sự chênh lệch nhiệt độ lớn nhất giữa hai dòng.

Ưu Điểm Của Hệ Thống Trao Đổi Nhiệt Dạng Tấm

• Hiệu Suất Cao: Diện tích bề mặt lớn của các tấm gợn sóng đảm bảo hiệu quả truyền nhiệt tối đa.
• Thiết Kế Nhỏ Gọn: PHE chiếm ít không gian hơn so với các hệ thống trao đổi nhiệt dạng ống chùm.
• Dễ Bảo Trì: Cụm tấm có thể dễ dàng tháo rời để vệ sinh hoặc thay thế các bộ phận.

Nhược Điểm Của Hệ Thống Trao Đổi Nhiệt Dạng Tấm

• Chi Phí Cao Hơn: Do yêu cầu về thiết kế và vật liệu chính xác, PHE thường có giá cao hơn so với các hệ thống thay thế.
• Giới Hạn Về Áp Suất: Các PHE có gioăng có thể không hoạt động tốt dưới áp suất cực cao, tuy nhiên các mẫu hàn kín hoặc brazed có thể chịu được điều kiện khắc nghiệt hơn.
• Nguy Cơ Tắc Nghẽn: Các kênh hẹp giữa các tấm có thể dễ bị tắc trong một số ứng dụng, làm giảm hiệu suất nếu không được bảo trì đúng cách.

Ứng Dụng Của Hệ Thống Trao Đổi Nhiệt Dạng Tấm

Hệ Thống HVAC

PHE được sử dụng để điều chỉnh nhiệt độ trong các hệ thống sưởi và làm mát không gian.

Chế Biến Hóa Chất

PHE được dùng để trao đổi nhiệt trong các phản ứng hóa học khác nhau, góp phần điều chỉnh nhiệt độ và đảm bảo an toàn.

Sản Xuất Thực Phẩm Và Đồ Uống

PHE đảm bảo quá trình xử lý nhiệt an toàn và hiệu quả trong sản xuất thực phẩm, giúp duy trì chất lượng và tiêu chuẩn an toàn thực phẩm.

Sản Xuất Điện Năng

PHE được sử dụng trong các nhà máy điện để làm mát và thu hồi nhiệt, nâng cao hiệu quả hệ thống năng lượng.

Kết Luận

Hệ thống trao đổi nhiệt dạng tấm là giải pháp truyền nhiệt hiệu quả cao, nhỏ gọn và dễ bảo trì, phù hợp cho nhiều ngành công nghiệp. Mặc dù có chi phí ban đầu cao hơn, nhưng lợi ích lâu dài của nó, bao gồm tiết kiệm năng lượng và dễ dàng bảo trì, làm cho nó trở thành một khoản đầu tư giá trị cho nhiều ứng dụng công nghiệp.
